简介

      该产品主要通过水面走航方式实时监测计算河流，河口，天然溪流和人工渠道局部流量和总

流量及分层三维流速流向。FlowQuest2000-AFA-BC产品共 安装9套声学换能器；4套1.58MHz,

4套1.93MHz, 1套600KHz，流速流量测量 采用最新自动宽频调整方式，实现了浅水0.1米到20米

水深全自动高精度流速 流量与流向测量。

    该产品是美国LinkQuest Inc.公司F9系列走航式ADCP（9声学换能器）中的 “浅水”型号.

     中央垂直波束测量水深           100m

     流量测量最大水深                 30m

     外接GPS最大水深                  100m

     流量测量最小水深范围            0.2m(基于流量测量)

                                                    0.1m（基于三维流速分析模式）

剖面范围和深度

     频率                                    主频1.58MHz, 1.93MHz 0.6MHz及自动宽频调整

    最大剖面范围（水深）        100m

    标配水下安装深度              100m （选配800,1500,3000,6000m）

    选配底座，浮标安装           可配接水下电池盒及水声通讯

    盲区(流量零盲区)               0.05m

    工作模式                          宽带模式，窄带模式，脉冲相干模式

流速规格

   精度                                      0.25%±2mm/s

   单元尺寸                                水深大于1米时单元尺寸是0.125m~1m

                                               水深小于1米时单元尺寸是0.025m

   最大流速                               ±10.28m/s（最大20m/s）

   水面下测量流量流速分层     水深<1米  46层;水深>1米 160层

  最大发呯频率               10个/S

硬件

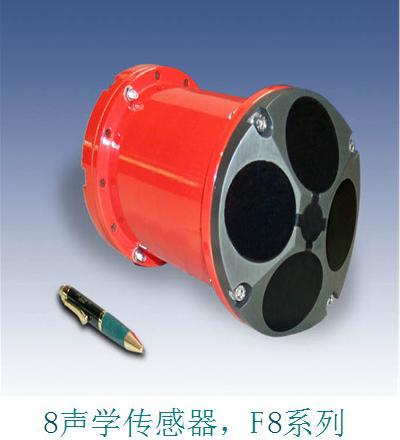

  传感器                      外形4个22°声学安装位，1个垂直声学安装位

             9波束,4平面相位阵列波束，1垂直测深波束

  波束角                     流速波束22度，波束开角：1.4度

  壳体材料                   阳极氧化铝

  通讯                       RS232，配接无线电台或蓝牙

底跟踪

   最大深度（中央测深）           30m（100m）

   最小深度                              0.1m

   精度                                    1% ±1mm/s

资料下载：

   美国LinkQuest公司网站产品简介链接：www.link-quest.com/html/dcmap_single.htm
