平面阵列型FlowScout系列ADCP最小测量系统组成

平面阵型FlowScout ADCP由FlowScout 系列传感器，传感器电缆，流速积算仪以及水位计（如只测流速时，可不要）4部分组成。



平面阵列型FlowScout系列ADCP安装注意事项

FlowScout系列安装时需注意以下几个注意事项，我们将按照您的需求与现场情况为你制定合适的安装方案。

 1.河道断面；

 2.最高历史水位，及水位变幅幅度；

 3.河水中泥沙含量，或者是否是山区河流；

 4.距安装点处前后是否有堤坝，闸门，橡胶坝等其它可能扰乱水流态的其它人工设施；

 5.是否通航河道；

 6.现场是否有供电设施，及数据是否需要外接或者测量数据是否通过网络发布；

平面阵列型FlowScout系列ADCP安装方式

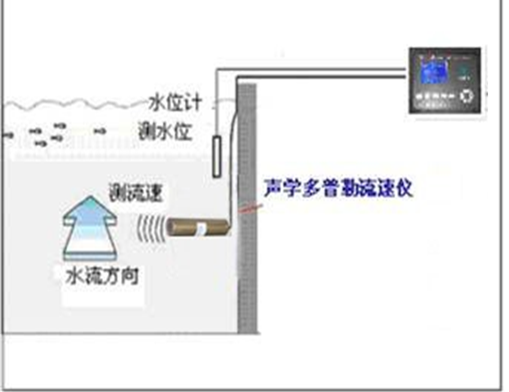

 1.水平方式安装（见下图）



 2.斜线方式安装（见下图）



 3.二线能坡法方式安装（见下图）



 4.单垂线方式安装（见下图）





   注：每种安装方式根据不同的现场环境与需求会有不同的安装方案。
